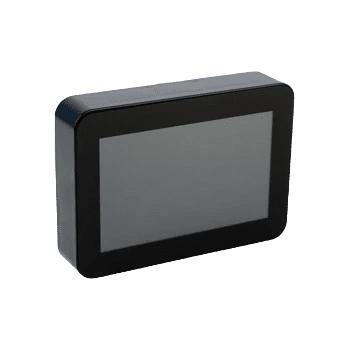

HVAC regelaar met aanraakscherm

De RDPUM is ontworpen voor ongeëvenaarde prestaties in een veelheid aan toepassingen. Van binnenklimaatbewaking en condensatiepreventie tot HVAC-thuisregeling. Kies uit de beschikbare toepassing specifieke firmware en upload deze naar de RDPUM. Navigeer door de functies via een 5-inch multitouch capacitief TFT-LCD-scherm, dat een intuïtieve en interactieve gebruikerservaring biedt.

De geïntegreerde Modbus RTU-communicatie zorgt voor naadloze connectiviteit voor maximaal 247 HVAC-sensoren en/of ventilatorsnelheidsregelaars. Het apparaat is uitgerust met zes RJ45-aansluitingen voor stroom over Modbus, wat ervoor zorgt dat zowel Modbus RTU-gegevens als de stroomvoorziening efficiënt worden verdeeld via een enkele kabel. Dit vereenvoudigt de installatie van uw HVAC-toepassingsnetwerk, waarbij gebruik wordt gemaakt van standaard UTP-kabels.

Universele HVAC-regelaar
RDPU staat voor Remote Domestic Processing Unit. Het is een universele HVAC-regelaar die firmware nodig heeft voor een specifieke toepassing. De firmware bepaalt de functionaliteit van deze HVAC-regelaar. Verschillende firmwares kunnen gedownload worden via HVACWeb. Sluit alle apparaten aan, selecteer uw oplossing en download de firmware via HVACWeb.

5 inch touchscreen
De gebruiker communiceert met de grafische gebruikersinterface via een 5 Multi Touch capacitief TFT-LCD scherm. Dankzij de ingebouwde Modbus RTU-communicatie kunnen verschillende HVAC-sensoren en/of regelkleppen en snelheidsregelaars op dit apparaat worden aangesloten via standaard netwerkkabels met RJ45-connector. De Modbus RTU communicatie en 24 Volt voeding wordt verdeeld via de RJ45 connectoren. We noemen dit PoM of Power over Modbus.

Waarom PoM-voeding?
Modbus RTU-communicatie en 24 VDC-voeding zijn aangesloten via één UTP-kabel – dit noemen we Power over Modbus (PoM). De informatie tussen de aangesloten apparaten wordt verspreid via Modbus RTU-communicatie. Het Modbus RTU-protocol (taal) wordt verdeeld via RS485-technologie. Het gebruik van 24 VDC Power over Modbus (PoM)-voeding in HVAC-systemen, vooral met Modbus-communicatieprotocollen, biedt verschillende voordelen die bijdragen aan de efficiëntie, veiligheid en betrouwbaarheid van de installatie, namelijk:
• Vereenvoudigde bekabeling: PoM consolideert zowel Modbus RTU-communicatie als voeding in één enkele UTP-kabel. Dit vereenvoudigt de bekabelingsstructuur aanzienlijk, waardoor het installatieproces eenvoudiger wordt voor HVAC-professionals.
• Minder kabelrommel: Het combineren van voeding en communicatie vermindert de hoeveelheid benodigde kabels en verhoogt de overzichtelijkheid van de installatie.
• Verminderde kabelrommel: Het combineren van voeding en communicatie in één kabel vermindert het totale aantal benodigde kabels bij de installatie. Dit minimaliseert de kans op fouten tijdens de installatie.
• RJ45-connectoren voor gebruiksgemak: Het gebruik van RJ45-connectoren wordt vaak geassocieerd met Ethernet-verbindingen. HVAC-professionals zijn gewend te werken met RJ45-connectoren, wat het installatieproces verder vereenvoudigt. Het gebruik van 24 VDC in HVAC-systemen is een industriestandaard geworden. Veel HVAC-componenten en -apparaten zijn ontworpen om optimaal met deze spanning te werken, wat de compatibiliteit verzekert en het risico op operationele problemen vermindert.
• Beschermingsfuncties: Sentera’s 24 VDC voedingen met RJ45-connectoren hebben vaak beschermingsfuncties zoals kortsluitbeveiliging, overbelastingsbeveiliging en overspanningsbeveiliging. Deze functies vergroten de veiligheid en betrouwbaarheid van het gehele HVAC-systeem.
• Weerstand tegen interferentie: Het Modbus RTU-communicatieprotocol, verspreid via RS485-technologie, zorgt voor robuuste en storingsvrije communicatie. Dit is van cruciaal belang in HVAC-omgevingen waar elektronische ruis en interferentie aanwezig kunnen zijn.
• Verhoogde veiligheid en betrouwbaarheid: De 24 VDC-voedingsspanning voedt niet alleen de aangesloten apparaten efficiënt, maar draagt ook bij aan de veiligheid en betrouwbaarheid van het gehele HVAC-systeem.Hoe moet de bedrading worden gedaan?
We raden aan om je eigen UTP-kabels te krimpen met behulp van RJ45-connectoren. Natuurlijk kun je kabels kopen met voorgevormde RJ45-behuizingen, maar deze maken de connectoren groter en moeilijker hanteerbaar, terwijl het zelf krimpen van de kabels niet veel moeite kost en kan worden gedaan met alledaagse gereedschappen.
